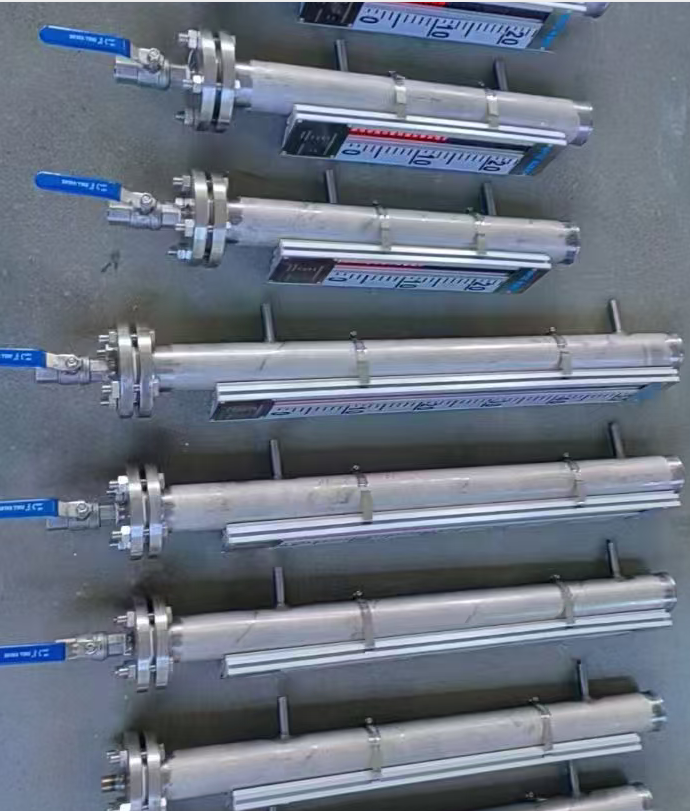

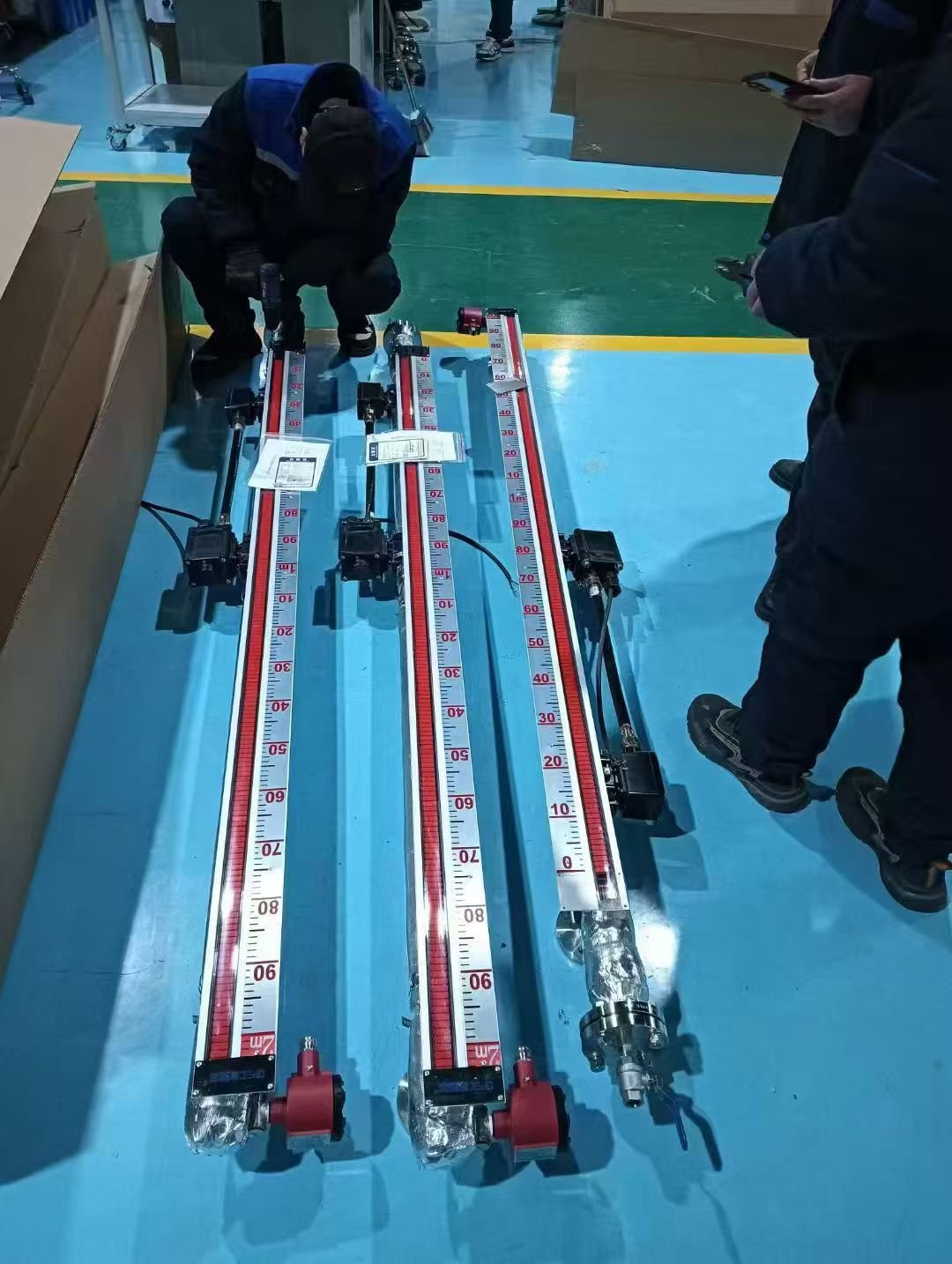

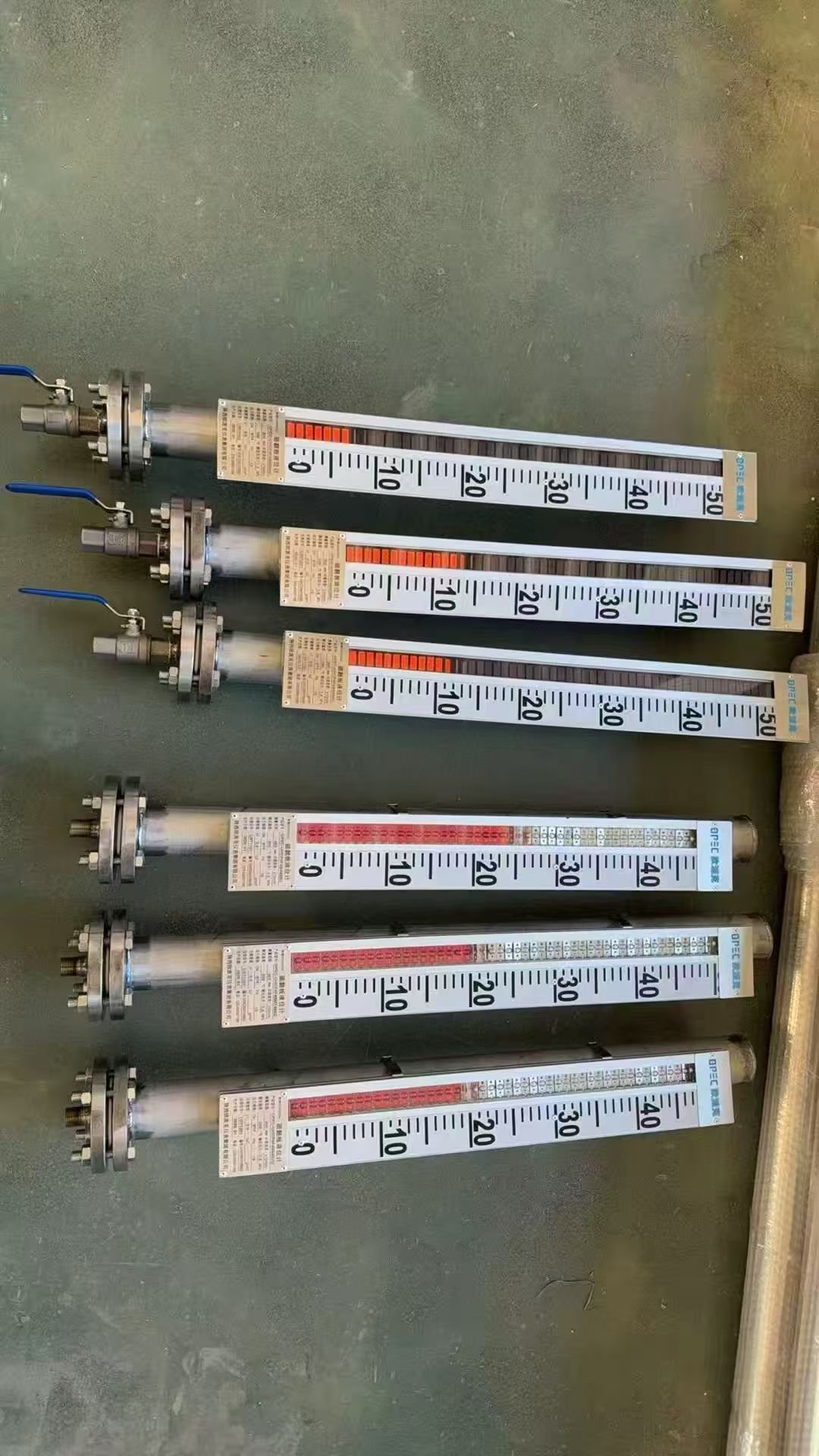

辰硕仪器磁翻板液位计+4-20ma+活套法兰DN20+常开磁性开关
辰硕仪器磁翻板液位计辰硕仪器磁翻板液位计是一种基于磁性耦合与浮力原理设计的工业液位测量仪表，适用于多种复杂工况下的液位实时监测，具有高密封性、防泄漏、显示直观等优势 。该类仪表广泛应用于石油、化工、电力、水处理、制药等行业中的塔、罐、槽等容器液位检测，尤其适合高温、高压、腐蚀性介质环境 。
磁翻板液位计也叫磁翻柱液位计,又叫磁性液位计，选用优质不锈钢材料制造，适用于各种塔、罐、槽球形容器及锅炉等设备的介质液位测量。全过程测量高密封、防泄漏、无盲区，显示醒目，读数直观，且测量范围大。配选限位开关，可实现液位的上、下眼报警和控制。选配液位变送器，可将液位信号转换成4~20mADC标准远传信号，实现远距离检测、显示、记录与控制。广泛用于电力、石油、化工、冶金、环保、船舶、建筑等各行业生产过程中的塔、罐、槽和锅炉设备的液位和界面测量与控制。
核心工作原理
磁翻板液位计通过连通器原理实现液位同步测量：
当被测容器液位变化时，测量管内的磁性浮子随之升降，其内部永久磁钢通过磁耦合作用驱动外部指示器中的红白双色翻柱翻转180°。
液位上升 → 翻柱由白色转为红色
液位下降 → 翻柱由红色转为白色
红白交界线即为当前液位高度，无需电源即可实现现场直观读数 。
主要技术参数（综合行业标准）
表格
参数项 典型范围
测量范围 侧装式：0–10000mm；顶装式：0–6000mm
测量精度 ≤±10mm（远传型可达±5mm）
介质密度要求 ≥0.45g/cm³
工作压力 最高可达42MPa（特殊型号）
工作温度 -160℃ 至 +450℃，支持高温、低温工况
连接法兰标准 HG20592、GB、ANSI、DIN 等可选
接液材质 304、316L不锈钢、PP、PTFE衬里、钛合金等，适配腐蚀性介质
应用场景分类
侧装式磁翻板液位计
适用于常规立式容器，安装于容器侧面，便于现场观察和维护 。
顶装式磁翻板液位计
用于地下储槽或侧面无法开孔的容器，特别适合有毒、易燃易爆介质环境 。
保温/伴热型
针对易凝固或低温结晶介质（如重油、沥青），可通过夹套通入蒸汽或导热油进行保温 。
耐腐蚀型
采用钢塑复合管或内衬PTFE结构，适用于强酸、强碱等腐蚀性液体测量 。
防爆/本安型
可配置防爆等级dⅡBT4，满足化工防爆区域安全要求 。
附加功能扩展
电远传输出：可加装4–20mA信号变送器，支持远程监控与自动化控制 。
报警开关：集成磁性开关，设定上下限液位报警点，实现自动联锁保护 。
断电记忆功能：部分型号具备信号保持能力，保障系统运行安全 。
鉴于你之前关注工业自动化设备选型，结合辰硕仪器的产品定位，其磁翻板液位计在稳定性、耐腐蚀性和定制化安装方式方面表现突出，尤其适合中大型工业现场的连续液位监测需求。
