磁翻板液位计
磁翻板液位计西安辰硕仪器设备集团有限公司供应的一款液位测量设备，适用于工业领域中对液体高度的实时监测，具有稳定性好、耐腐蚀、安装方便等特点。
该产品常用于冶金、化工、电力、水处理等行业，配合超声波、雷达等其他物位计使用，可实现多场景精准测量。

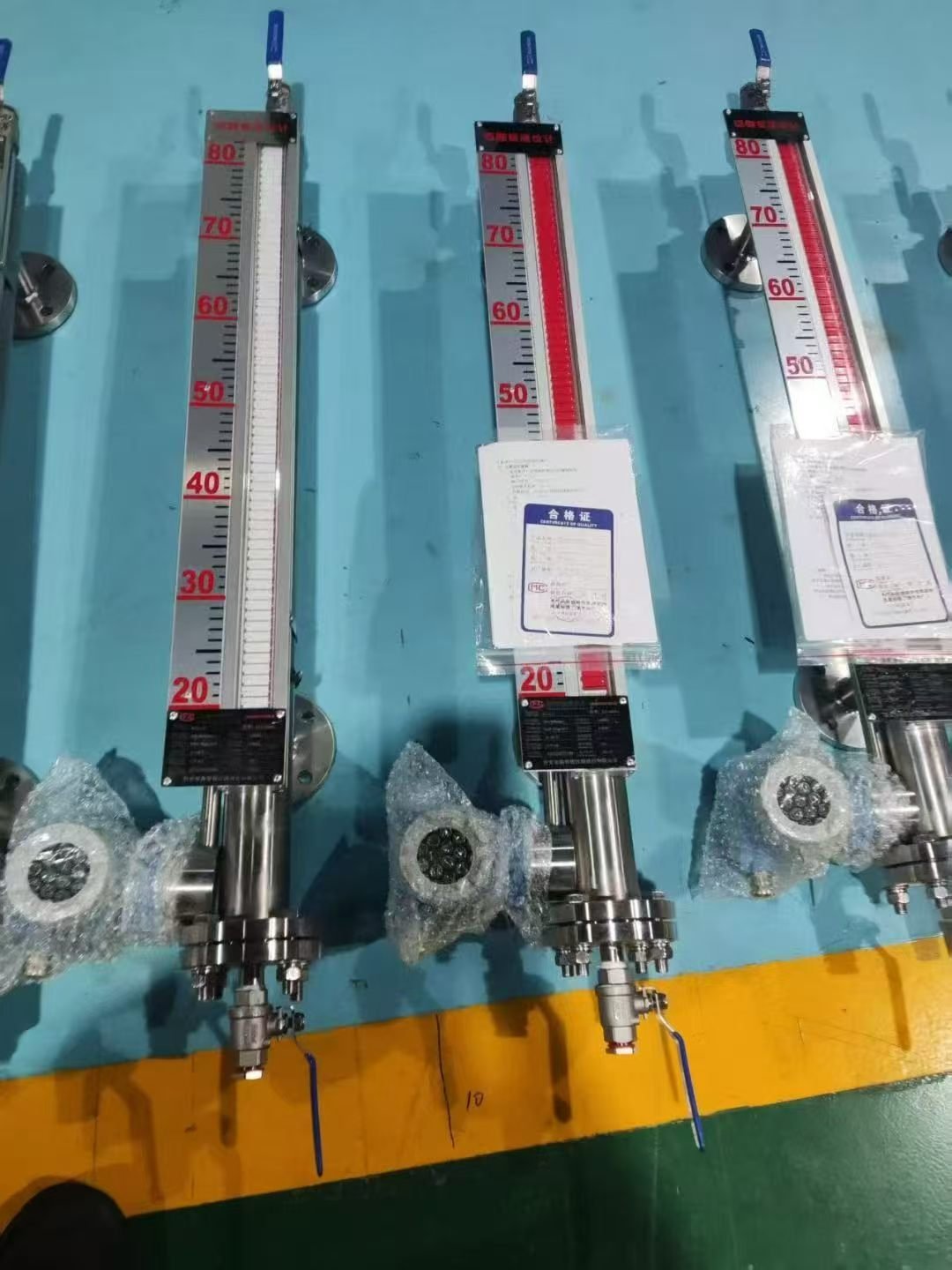

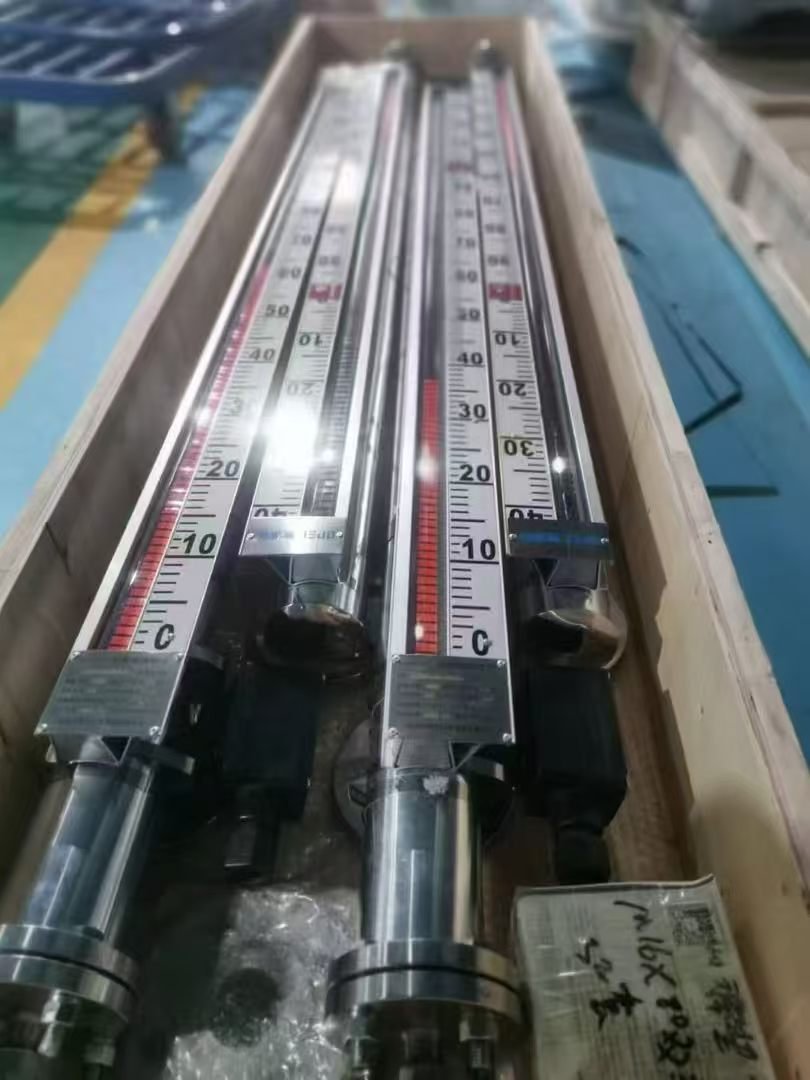

辰硕仪器磁翻板液位计，选用优质不锈钢材料制造，全过程测量高密封、防泄漏、无盲区，显示醒目，读数直观，且测量范围大。配选限位开关，可实现液位的上、下限报警和控制。选配液位变送器，可将液位信号转换4~20mADC标准远传信号，实现远距离检测、显示、记录与控制。是一种基于连通器原理和磁性耦合工作的工业液位测量仪表，广泛用于石油、化工、电力等领域，实现对容器内液位的就地显示与远程监控。

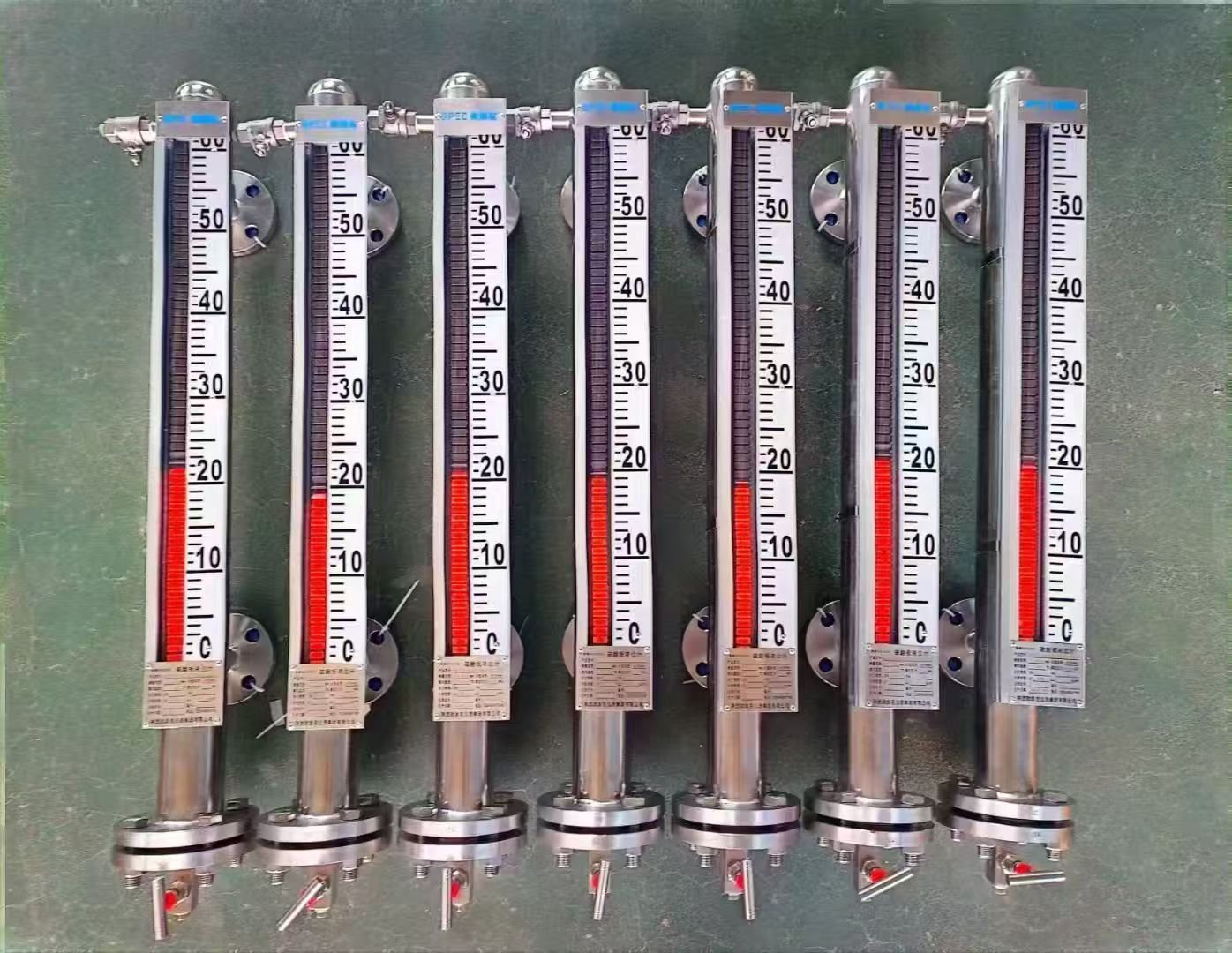

它主要由测量筒（连通管）、磁性浮子和翻板指示器（或称磁翻柱面板）三部分组成。当容器内液位变化时，测量筒内的磁性浮子随之升降，其内部永磁体通过磁场驱动外部翻板指示器中的红白双色翻柱翻转，形成清晰的液位分界线，从而实现液位的直观显示。
核心工作原理
连通器原理：测量筒与被测容器相连，内部液位与容器保持一致。
磁性耦合驱动：浮子随液位升降，其磁场穿透非导磁测量筒壁，驱动外部翻柱翻转。
视觉指示：液位上升时，翻柱由白色翻为红色；下降时由红色转为白色，红白交界处即为实际液位高度。
主要技术参数（典型值）
表格
参数项 典型范围
测量范围 400 mm – 15000 mm
介质密度 0.6 – 1.7 g/cm³
工作温度 -50℃ – 300℃
工作压力 0.1 – 4.0 MPa
测量精度 ±10 mm
输出信号 4–20 mA（可选远传变送器）
防护等级 IP67
安装方式 侧装式、顶装式、底装式
优点
显示直观醒目，无需电源即可就地读数；
结构简单可靠，无动密封点，防泄漏；
可适应高温、高压、腐蚀性介质环境；
支持远传、报警、控制功能扩展。
应用限制
不适用于粘稠、含杂质或易结晶的液体，可能导致浮子卡滞；
对介质密度有最低要求（通常≥0.45–0.6 g/cm³），否则浮子无法正常浮起；
顶装式存在测量盲区，需进行读数补偿。
