孔板流量计的核心工作原理
基于伯努利定理和流动连续性定律，通过测量节流件前后的压差来推算流体流量，具体过程如下：
工作原理详解
当充满管道的流体流经管道内的孔板（节流装置）时，流束会在孔板处发生局部收缩，导致流速增加、静压降低，因此在孔板的上下游两侧会形成稳定的静压力差（压差）。流量越大，流体通过孔板时产生的压差就越大，二者满足固定的函数关系：压差与流量的平方成正比。在已知管道内径、孔板开孔直径等参数的前提下，根据伯努利方程和流动连续性原理，就能推导出压差与流量的对应关系，最终计算得到准确的流体流量。
辰硕仪器孔板流量计关键补充信息
公称直径：15mm ≤ DN ≤ 1200mm，大口径特殊设计可扩展至3000mm
公称压力：PN ≤ 40MPa，高压设计最高可达42MPa
工作温度：-50℃ ≤ t ≤ 550℃，特殊材质可支持更高温度
精度等级：常规0.5级/1级，智能型可达±0.075%
取压方式：共有三种主流取压方式，分别是角接取压（适用于小管径，欧洲常用）、法兰取压（装配简单，美国常用）、径距取压，不同方式适配不同工况标准。

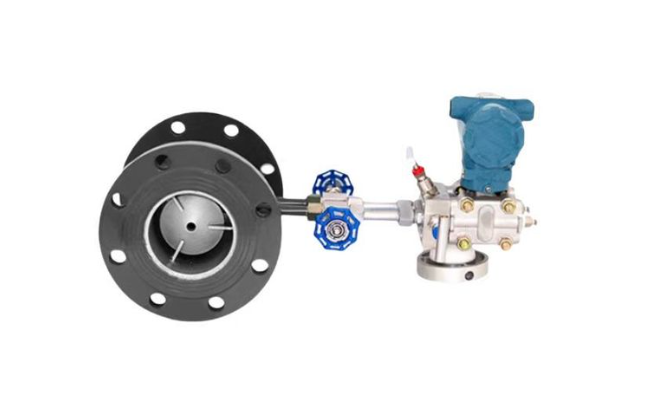

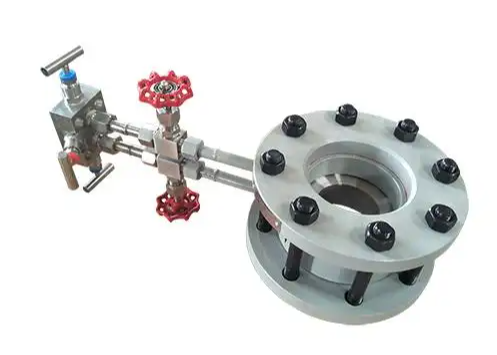

结构组成：整套装置分为两部分，一次装置（核心检测部件）包含节流孔板、取压装置、前后直管段及连接法兰；二次装置包含差压变送器、流量积算仪，用于将差压信号转换为标准信号并显示流量结果。
核心特点：结构简单牢固、价格低廉，标准型无需实流校准即可投用，可测量气体、蒸汽、液体等大多数单相流体，广泛应用于石油、化工、冶金等工业领域。
